Type de machine :: | Machine froide de coude de poussée | Le service après-vente a fourni: | Maintenance sur le terrain et service des réparations |
---|---|---|---|
épaisseur de paroi: | 3-30mm | Force de fixage de moule (KN): | 1000-23000 |
Pression de travail (MPA): | 25 | Rayon: | 1D, 1.5D |
Degré: | 30°, 45°, 90° | Matériel de recourbement: | Acier au carbone, acier allié, acier satinless |
Système électrique: | PLC | ||
Surligner: | Machine de coude de formage à froid de Hydraumatic,machine de coude de formage à froid de 30mm,machine de coude de formage à froid 1.5d |

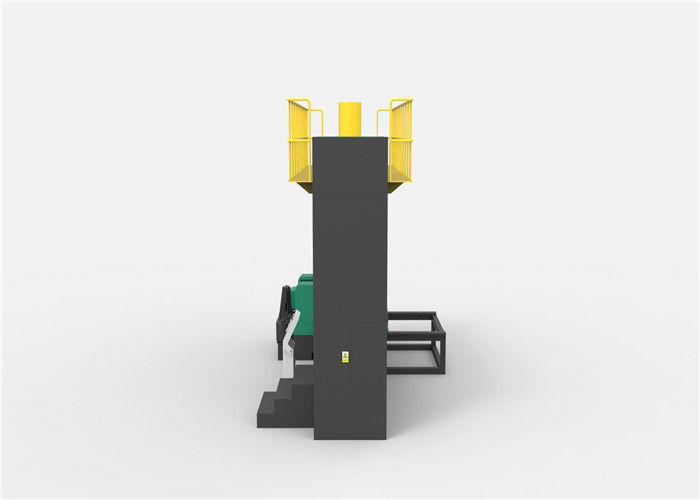

Machine complètement automatique de formage à froid de coude de Hydraumatic de tuyau d'acier inoxydable
UTILISATIONS et caractéristiques de la machine I.Main de formage à froid de coude
La courbure froide formant la machine est principalement appropriée aux garnitures de tuyau d'acier inoxydables, équipement spécial et a poussé dans la méthode de bâti de coude de 90° pour l'enfoncer d'éjecteur de côté directement le mode principal du recourbement sur le mandrin, et équipé d'un dispositif de dépouillement automatique se pliera de la tige de noyau, le système électrique adopter le contrôle de PLC, circuit hydraulique adopte la valve de cartouche, entretien commode, opération simple, efficacité élevée de production.
Structure d'unité de la machine II.The de formage à froid de coude
L'équipement se compose principalement de moteur principal, de station hydraulique, d'armoire de commande électrique et de dispositif de limite
La machine de formage à froid de coude est principalement utilisée pour la production du rayon de cintrage 1.0D et le pouce de 1.5D 1/2 à 32 pouces, à l'ASME B16.9, à l'ASME B16.11, au GB12459, au JIS, au DIN, au GOST et à d'autres séries standard d'acier inoxydable, acier au carbone, coudes d'acier allié. Des produits de coude sont principalement employés pour pétrochimique, huile et des gazoducs, courant électrique, nourriture et d'autres lignes industrielles connexion.
Les caractéristiques principales sont comme suit :
1. Cette série de machines est divisée en deux formes, le type de cadre intégral et la structure de fente de quatre-colonne, qui ont les avantages de la rigidité forte, de la belle représentation d'aspect, stable et fiable, etc.
2. La machine adopte le système de contrôle hydraulique proportionnel, qui a les avantages de la transmission économiseuse d'énergie, à faible bruit, stable et de la longue durée de vie. Le circuit hydraulique adopte le cachetage de haute qualité, scellant la représentation est bon, n'assurent aucune fuite complètement.
3. Le contrôleur programmable électrique de PLC, écran tactile, capteur peut réaliser le contrôle d'interface homme-machine, au lieu de la console originale et l'affichage, avec des fonctions d'affichage de données et d'arrangement et de stockage de paramètre, donnent aux gens un sens visuel plus direct, plus facile à utiliser.
4. Il y a trois modes d'opération : s'avancer, manuel et automatique. Chaque mode d'opération peut être ajusté par le commutateur de transfert.
5. Cette série de composants électriques de machine, d'accessoires hydrauliques, de valves de pompe et d'autres composantes principales est des marques bien connues domestiques et étrangères adoptées, en conformité avec la norme de la CE.
6. Cette machine a la conception demoulding unique de mécanisme et de moule, rendant l'ajustement de moule commode et rapide
Modèle | Classe de grandeur (millimètres) | Maintenant la force (KN) | Force de poussée (KN) | Pression d'utilisation évaluée (MPA) | Puissance totale du moteur (kilowatts) | Poids total (kilogrammes) |
HYLW-100 | Φ25-Φ76 | 1000 | 630 | 25 | 11 | 6300 |
HYLW-200 | Φ34-Φ114 | 2000 | 1250 | 25 | 18,5 | 9000 |
HYLW-400A | Φ133-Φ273 | 4000 | 2500 | 25 | 29,5 | 38000 |
HYLW-400B | Φ108-Φ219 | 4000 | 2500 | 25 | 29,5 | 35000 |
HYLW-630 | Φ133-Φ325 | 6300 | 3150 | 25 | 36 | 48000 |
HYLW-800 | Φ219-Φ377 | 8000 | 4500 | 25 | 42 | 76000 |
HYLW-1000 | Φ273-Φ426 | 10000 | 5000 | 25 | 65 | 98000 |
HYLW-1600 | Φ325-Φ530 | 16000 | 8000 | 25 | 88,5 | 130000 |
HYLW-2000 | Φ406-Φ630 | 23000 | 12000 | 25 | 110 | 200000 |
Nous sommes spécialisés dans la fabrication du fabriquant d'équipement de formation de recourbement froid d'équipement à extrémité élevé, a un ingénieur professionnel pour des conseils techniques. Les ingénieurs occupés dans la conception de recourbement froide de matériel mécanique pendant plus de 20 années, a une quantité de concept de construction. Peut fournir à des utilisateurs un type particulier de conception et de fabrication. En même temps pour vendre l'équipement pour l'installation, conseils, production, commissionnant le service sur un seul point de vente.
