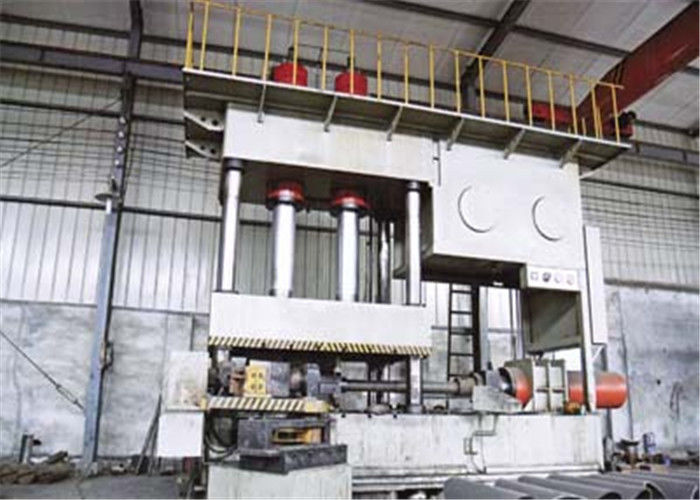

le CE de 45 degrés a soudé la machine de coude de formage à froid de 3mm

Le CE de 45 degrés pour les coudes sans couture et soudés écartent la machine d'un coup de coude de formage à froid

1. Présentation de produit

Le coude de série de HYLW convient à produire 25-630mm, acier inoxydable 1D, 1.5d et coude d'acier au carbone. Caractéristiques froides de machine de coude de poussée : facile à utiliser, protection de l'environnement économiseuse d'énergie et et d'autres fonctions. Le coude produit par la machine de coude convient à un montage de tuyau à la courbure d'un tuyau. Parmi toutes les garnitures de tuyau utilisées dans le réseau de pipe-lines, la proportion est la plus grande. L'épaisseur la plus différente habituellement de matériel ou de paroi de la sélection de coude est différente de l'autre processus de formation. Maintenant le coude sans couture utilisé généralement de fabricant formant le processus a la poussée chaude, emboutissant, extrusion et ainsi de suite. Il est divisé en machine chaude de coude de poussée et machine froide de coude de poussée. Les paramètres principaux de la forme du coude de froid-poussée sont le rayon R de courbure, la perpendiculaire d'irroundness de section au cercle de rayon de courbure et l'épaisseur de paroi. Les paramètres de processus qui affectent la forme de la courbure de poussée incluent le matériel du blanc pour la poussée, la forme de la machine matérielle pour la tête de mandrin, la température de chauffage et sa diffusion, et le taux d'avance.

2. Paramètre de produit

Les impératifs techniques
1. conditions générales
1) but de l'équipement et des produits principaux traités :
But : principalement utilisé pour former le tuyau de recourbement de recourbement de tuyau et de charnière de composé et d'autres produits.
Caractéristiques du produit : matériel : 60Mn, 20#, 35#, 45#, 16Mn, 27SiMn, 12CrMoV, 20G, Q235, Q345 ; Épaisseur de paroi : 5mm-8mm ; Diamètre D de tuyau : 130≤D≤220mm ; R de valeur : 150≤R≤350mm ; Valeur de valeur d'angle : 90 degrés (50%), 45 degrés (30%), 15 degrés et 30 degrés (20%).
2) conditions de structure d'équipement :
L'équipement est exigé pour avoir la fonction de l'alimentation automatique. Le dispositif de transport matériel de tube (fourni par un tiers, les détails seront sujets à un contresignent du dessin) fournit le matériel au mécanisme d'alimentation de la machine chaude de coude de poussée d'une façon intermittente de 60s dans le battement, un par un. Après que l'équipement accomplisse une poussée, la prochaine poussée peut être effectuée sans attente. En outre, afin d'on propose faire pour se plier vers le bas après qu'elle ait décollé de la même direction du moule de noyau, non chaotique, masquant l'extrémité sous le moule d'école de coude du matériel de moule (le tiers pour fournir le signe de dessins détaillés régnera), après la position de ajustement artificielle d'angle par le système de transmission directement envoyé à la machine en ligne d'école d'école, correspondant l'extrémité masquante de la structure froide de machine de courbure de poussée doit pouvoir répondre aux exigences du travail.
3) conditions de qualité : (référez-vous aux paramètres d'optimisation du traitement).
4) conditions d'efficacité de travail : pendant 20 heures par jour, 26 jours/mois, l'équipement est exigé pour pouvoir travailler sans interruption sans temps d'arrêt, le temps de travail moyen par mois n'est pas moins de 700 heures.
5) date de livraison d'équipement : dans les 3 mois à compter le contrat entre en vigueur.
2. conditions spécifiques
Paramètres techniques principaux d'équipement :
1) conception de capacité : 27 000 morceaux/mois.
2) rythme de production : morceau 60s/, réglable dans le morceau 50s-120s/.
3) alimentation d'énergie : 380V, 3P, 50Hz.
4) alimentation d'énergie de fréquence moyenne : puissance : 30 | 300KW (commande numérique, début doux de champ).
5) des contacteurs, les fusibles, les fusibles, les cosses et d'autres composants seront fabriqués par Schneider ou Siemens, et d'autres composants électriques seront fabriqués par les produits de haute qualité domestiques (tels que le zhengtai et le delixi).
6) quand l'équipement est arrêté, on doit permettre à la la pompe de refroidissement d'eau en circulation de continuer de travailler, et la pompe peut seulement être arrêtée quand la température du noyau meurent des baisses de partie à la normale.
7) l'équipement peut automatiquement se protéger et cesser de travailler en cas de fluctuation de puissance de ±20% ou de panne de courant soudaine, et s'assure que le fonctionnement normal après alimentation d'énergie est reconstitué et remis en marche.
8) les éléments pertinents de l'équipement auront des fonctions antimagnétiques et antirouille. Les réservoirs d'eau, les tuyaux, etc. sont inoxydables ou chrome plaqués.
9) les dimensions appropriées de l'équipement seront déterminées dans l'accord technique.
10) la structure principale sera traitée avec les matériaux de haute qualité, et le rapport d'inspection matériel sera fourni.
11) des pièces achetées importantes seront faites de marques bien connues ici et ailleurs, et des certificats et les manuels appropriés d'opération (entretien) seront fournis.
12) équipement sûr et fiable, opération simple, opération stable, bas taux d'échec.
13) faites les dispositifs de couverture, les rambardes et les panneaux d'avertissement pour les pièces qui sont susceptibles de causer la blessure aux opérateurs, et faites l'avertissement de sécurité panneau complet et attirant.
