Détails sur le produit:
Conditions de paiement et expédition:
|
Taille de recourbement: | 114-1420mm | épaisseur de recourbement: | 3-100mm |
---|---|---|---|
Rayon de cintrage: | 1.5-20D | Matériel de recourbement: | CS SOLIDES SOLUBLES AS |
Système de chauffage: | IGBT | Puissance d'entrée: | 380V |
Surligner: | cintreuse carrée de tube de 1420mm,cintreuse hydraulique de tube |

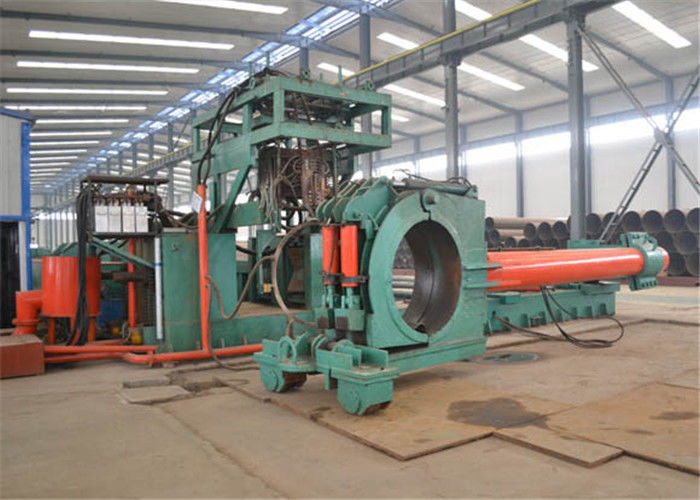

Machine à cintrer en acier de tuyau de machine à cintrer de toit complètement automatique d'aéroport
Taille maximum | Modèle | Puissance de chauffage | Cylindrée | Épaisseur |
6" | HYG-159 | 200KW | IDΦ140 ODΦ168 | 5-20 |
8" | HYG-219 | 200KW | IDΦ140 ODΦ168 | 5-20 |
12" | HYG-325 | 250KW | IDΦ180 ODΦ219 | 5-20 |
16" | HYG-426 | 350KW | IDΦ180 ODΦ219 | 5-20 |
20" | HYG-530 | 400KW | IDΦ180 ODΦ219 | 5-20 |
24" | HYG-630 | 500KW | IDΦ200 ODΦ245 | 5-20 |
28" | HYG-720 | 600KW | IDΦ200 ODΦ245 | 5-20 |
32" | HYG-813 | 800KW | IDΦ220 ODΦ273 | 5-20 |
36" | HYG-914 | 800KW | IDΦ250 ODΦ299 | 5-20 |
48" | HYG-1220 | 1000KW | IDΦ280 ODΦ325 | 5-20 |
56" | HYG-1420 | 1000KW | IDΦ280 ODΦ325 | 5-20 |
60" | HYG-1520 | 1000KW | IDΦ280 ODΦ325 | 5-20 |
64" | HYG-1620 | 1000KW | IDΦ320 ODΦ377 | 5-20 |
La machine à cintrer en acier de tuyau de machine à cintrer de toit complètement automatique d'aéroport convient au pétrole, au gaz naturel, au courant chimique et électrique, à la construction et à d'autres industries.
Le principe de machine à cintrer adoptent le chauffage par induction et la poussée de cylindre hydraulique.
Le matériel du tuyau : acier d'acier au carbone et allié, acier inoxydable, etc.
Il est employé pour le recourbement chaud du divers tuyau d'acier rond ou les tuyaux d'acier, le fer d'angle, l'acier de canal et la Je-poutre carrés.
Gamme de diamètre de tuyau d'acier.
Gamme d'épaisseur de paroi de tuyau d'acier.
Le rayon de cintrage est généralement 2.5D--6D. N'importe quel grand rayon peut être courbure selon les besoins de client. Peut également produire des tuyaux d'acier avec le rayon multiple de courbure.
L'angle de flexion est généralement 0-90° ou 0-180°
Structure d'équipement,
Pièce d'alimentation d'énergie de chauffage par induction comprenant l'alimentation d'énergie de chauffage par induction, système de circulation de l'eau de refroidissement, armoire d'opération (écran tactile, système de contrôle de PLC).
Circuit hydraulique : réservoir de stockage de pétrole, station de pompage, cylindre hydraulique, oléoduc.
Corps mécanique : appui de cylindre hydraulique, plaque de pression, châssis, plate-forme, appui de transformateur, rail de glissière, axe de balancier, bride, etc.
Nous assurons l'induction de haute qualité de contrôle de Chanel Bends Making Pipe Plc pliant Machinee, machine à cintrer de tuyau de chauffage par induction pour le marché de la Malaisie.
Conception mécanique :
Solidworks et conception du logiciel de FEA.
Système de contrôle :
PLC HMI SCADA DE SIEMENS.
Circuit hydraulique :
Solidworks
Système de chauffage par induction
IGBT ou thyristor.
7×24 heures après service
La machine à cintrer d'induction de contrôle de Chanel Bends Making Pipe Plc de série de HYG est conçue pour fabriquer les longs tuyaux pliés du rayon (2.5D-6D) avec le diamètre de 1/2 » à 28". Ceux-ci ont produit les tuyaux pliés sont très utilisés dans la connexion des canalisations industrielles pour les oléoducs de produit pétrochimique, de gaz et, le courant électrique, la nourriture, etc.
Caractéristiques principales
1. Il est construit avec le fram en métal de srtong avec le bon aspect et le fonctionnement stable
2. Il a la construction individuelle de puissance et le système électrique, adopte deux genres de méthodes de chauffage, de haute fréquence et de fréquence intermédiaire, la vitesse de la poussée pourrait être aléatoirement ajustée, la vitesse d'ajouter des tuyaux de matière première est rapide et il est facile utiliser la machine.
Environnement approprié pour des courbures de poutre faisant à induction la machine complètement automatique de coude de tuyauterie :
La température -5-45℃, inverse humidity≤80%, tension d'entrée est quatre la ligne triphasée 380V (-10% — +15%), fréquence 50Hz±2%, temps de travail 8-24 heures par jour, aucun médias corrosifs assez, espace courant sans vent et pluie.
