Détails du produit
Lieu d'origine: LA CHINE
Nom de marque: HEIYAN
Certification: ISO9001
Numéro de modèle: Q12130
Conditions de paiement et d'expédition
Quantité de commande min: 1SET
Prix: Negotiable
Détails d'emballage: Q12130 Beveller Machine Machine à chanfreiner les tuyaux tout-en-un automatique sur palette ou caiss
Délai de livraison: 15-20days
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement: 50 ensembles par mois
Diamètre de roue de couteau: |
1000mm |
La différence de parenthèse de couteau expédient la vitesse: |
0,0.1, 0,25 mm/r |
Vitesse de rétraction rapide électrique: |
175mm/min, ajustement manuel 0.18mm/r |
Type biseauté: |
v simple, double V, U, etc. |
Mouvement efficace: |
285mm |
Puissance de moteur: |
7.5KW, n=960rpm |
Diamètre de roue de couteau: |
1000mm |
La différence de parenthèse de couteau expédient la vitesse: |
0,0.1, 0,25 mm/r |
Vitesse de rétraction rapide électrique: |
175mm/min, ajustement manuel 0.18mm/r |
Type biseauté: |
v simple, double V, U, etc. |
Mouvement efficace: |
285mm |
Puissance de moteur: |
7.5KW, n=960rpm |

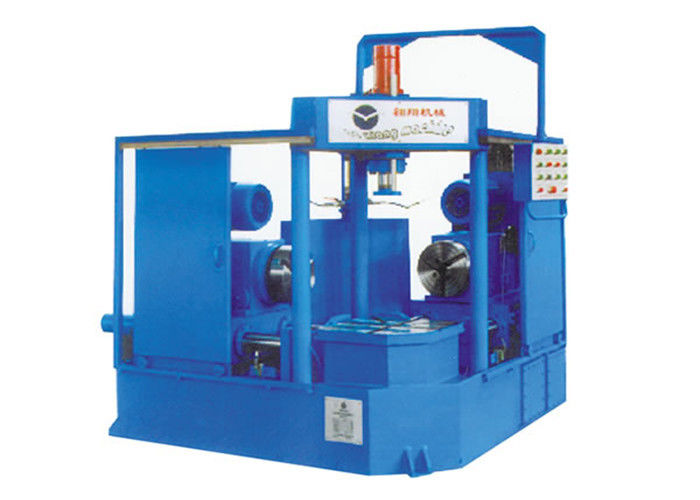

Machine taillante de tuyau tout-en-un automatique de machine de Q12130 Beveller
Conduit par : Moteur
Fixage du système : Le morceau de travail est maintenu le cylindre hydraulique et en centrant automatiquement
Système de parenthèse : Levage de vis réglable
Rev de l'axe principal : Contrôle de vitesse de Stepless et fréquence variable
Déplacement axial : 80mm (axe de principe) 100mm (tête de machine) ; 150mm (axe principal), 300mm (tête de machine)
Angle biseauté du repos d'outil : 0° ~45°
Déplacement en largeur : ± 50mm ; ± 100mm
Système de contrôle : Contrôle de PLC ; Contrôle de commande numérique par ordinateur
Alignement automatique : À l'extrémité de la machine taillante donner le système équipé du dispositif de levage a pu être fourni s'il y a lieu pour ajuster automatiquement l'altitude centrale du coude, afin de tailler les coudes avec le diamètre différent
Donner le système : Le vf taillant d'extrémité donnant des systèmes conduits par le moteur sont équipés à l'avant les dos et de la machine taillante s'il y a lieu.
Forme biseautée : U, x, v et double v
Coupure de la direction : Différentiel automatique radial coupant l'alimentation ou le moteur semi-automatique axial coupant l'alimentation (fréquence d'admission) ; Moteur radial d'OR coupant l'alimentation ou moteur axial d'OR coupant l'alimentation
Rétraction de la direction : Moteur automatique radial se rétractant ou se rétractant automatique axial de moteur (fréquence d'admission) ; Moteur radial d'OR se rétractant ou se rétractant axial de moteur d'OR
| Diamètre de tuyau applicable : | DN50-400 (φ60-426mm) | DN100-600 (φ114-610) | DN200-800 (φ219-813 millimètre) |
| Épaisseur de paroi de tuyau applicable : | 4-90mm | 6-180mm | 6-180mm |
| Vitesse taillante : | biseau du ≤ 5min /pipe (dn200 sch40) | biseau du ≤ 5min /pipe (dn200 sch40) | biseau du ≤ 5min /pipe (dn200 sch40) |
| Angle biseauté du repos d'outil : | 0° ~45° | 0° ~45° | 0° ~45° |
Machine taillante à grande vitesse de type fixe d'Eblow de commande numérique
MACHINE TAILLANTE de coude de commande numérique par ordinateur (PLC)
Caractéristiques de représentation
Représentation en ligne : Bon (conçu selon l'équipement en ligne de la chaîne de production)
Vitesse taillante : biseau du ≤ 5min /pipe (dn200 sch40)
Coupe biseautée : Coupure d'un tuyau avec l'autre équipement tel que la scie de bande et puis usinage de chaque biseau.
Qualité biseautée : Très bon
Application : Pour usiner l'u ou les biseaux de forme de v pour des nombres de tuyau-montages avec l'épaisseur de paroi lourde
Paramètres techniques
Diamètre de coude applicable : Dn50-400 (Φ 57-426)/dn100-600) (de Φ 114-610/dn200-800 (Φ 219-813) ;
Épaisseur de paroi de coude applicable : 4-90mm ; 6-180mm
Matériaux applicables : Acier d'acier au carbone et allié, acier inoxydable et acier cryogénique, ect.
|
